Geberit Silent-Pro SuperTube
Kanalizācija bez apvadcaurulēm vai nogāzēm
Mazāk cauruļvadu – vairāk iespēju
Jaunā Geberit Silent-Pro SuperTube furnitūra rada telpu un paver pilnīgi jaunu daudzstāvu ēku plānošanas un projektēšanas iespēju pasauli. Kombinācija ar augstu skaņas izolāciju, Geberit Silent-Pro kanalizācijas sistēma ar SuperTube tehnoloģiju vienkāršo skursteņus pat augstākās ēkās:
- Daudzstāvu ēku kanalizācija bez aizliegtām savienojuma zonām
- Horizontālās caurules var likt bez gradienta līdz 6 metriem ar diametru d110 vai līdz 4 metriem ar diametru d90
- Apvedlīnijas vairs nav nepieciešamas
- Lielāks ēku izmantošanas līmenis, pateicoties augstākai kanalizācijas jaudai
Sanitārā plānošana bez kompromisiem Jūsu priekšrocības
Apvada likvidēšana ļauj racionalizēt kanalizācijas sistēmas stāvvadu.
Horizontālo cauruļu instalācijās ir pieļaujams slīpums līdz 6 mm.

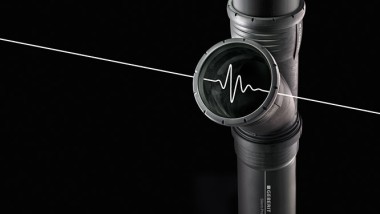

Geberit Silent-Pro SuperTube zaru veidgabali spēj sasniegt par 15% augstāku izlādes jaudu salīdzinājumā ar parastajām kanalizācijas sistēmām

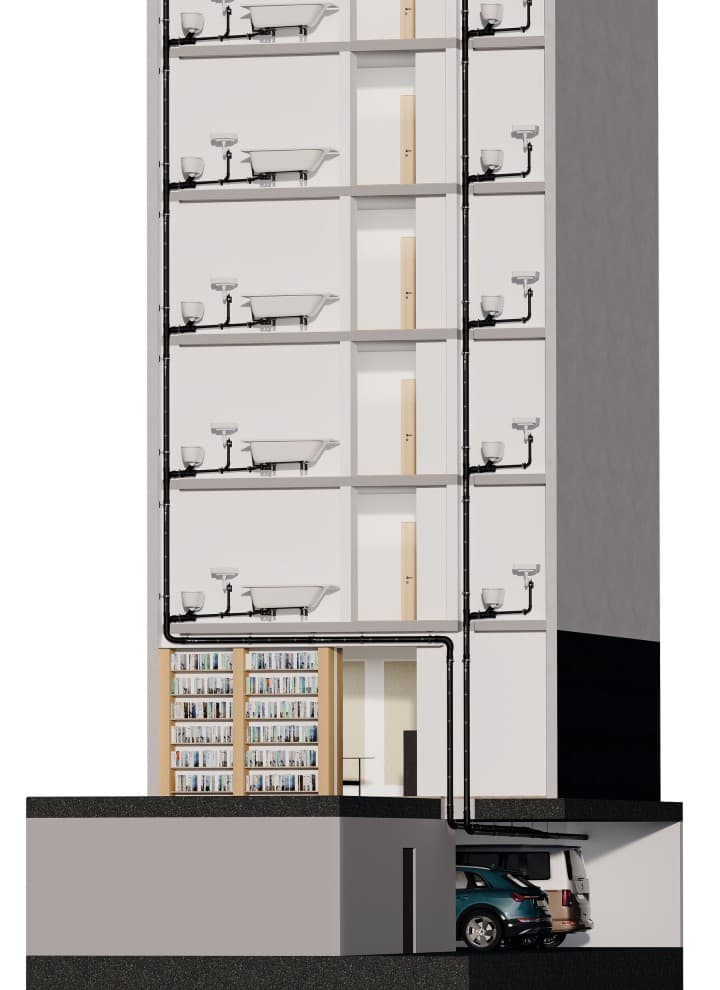

Telpu augstumu pagrabstāvos vai pazemes autostāvvietās var pilnībā izmantot, jo virziena maiņas līkumu var novirzīt tuvu griestiem un nav nepieciešams slīpums garumā līdz 6 metriem.
Regulētas notekas kanalizācijas sistēmā

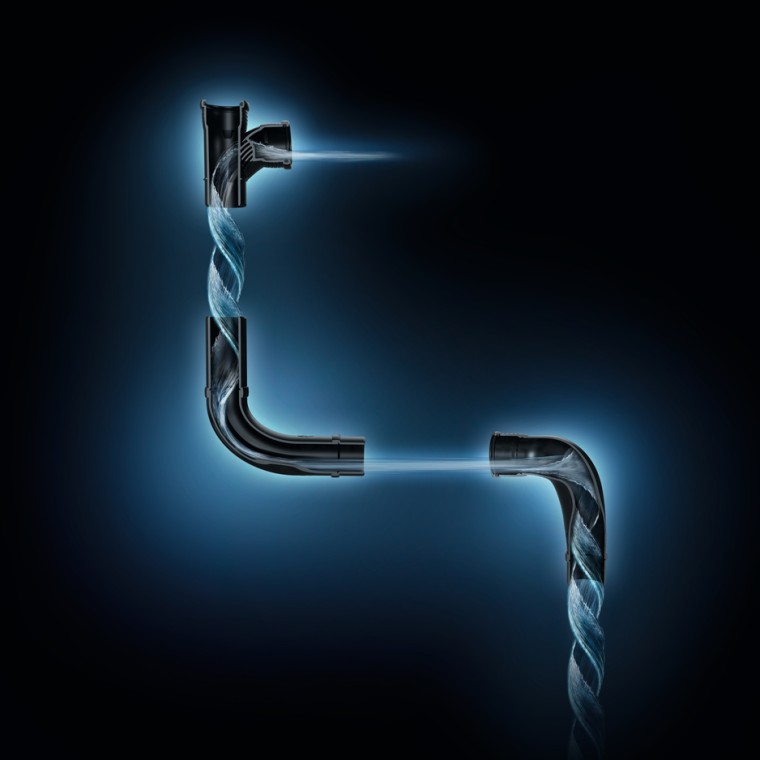

Trīs sarežģīti savienojumi rada hidrauliski optimizētu kanalizācijas sistēmu, pamatojoties uz SuperTube principu ar nepārtraukta gaisa kolonnu visā kanalizācijas sistēmā. Tas nodrošina pastāvīgu izplūdes caurules ventilāciju bez apiešanas.
Kanalizācijas sistēmas vienmērīgu darbību ar Geberit Silent-Pro SuperTube ir apstiprinājis neatkarīgais testu institūts TÜV Rheinland.
Geberit Silent-Pro SuperTube elementi
Īsumā par Geberit Silent-Pro SuperTube
Tradicionālas kanalizācijas sistēmas prasa bezsavienojumu zonas. Izplūdes caurules tiek ventilētas, izmantojot apvadcaurules un 45° līkumus, lai novirzītu notekūdeņus. Horizontālajām caurulēm jābūt slīpumam izplūdes caurulē. Visas šīs prasības noved pie vietas zaudēšanas un tādējādi samazina izmantojamo platību.
Šeit Geberit Silent-Pro SuperTube nodrošina pieejamās telpas optimālu izmantošanu. Nepārtraukta gaisa kolonna visā kanalizācijas sistēmā ventilē izplūdes cauruli. Aizliegtās savienojuma zonas un apvadcaurules ēku kanalizācijai vairs nav nepieciešamas. Plānotajiem horizontālajiem cauruļvadiem ar Geberit Silent-Pro SuperTube nav jābūt slīpumam izplūdes caurulē līdz 6 metriem d110 diametram un līdz 4 metriem d90 diametram.
Izmantojot Geberit Silent-Pro SuperTube, nav nekādu ierobežojumu, kas saistīti ar parastajām kanalizācijas sistēmām.
Plānošana ar Geberit Silent-Pro SuperTube Vienkārša sanitārā plānošana
Pārbaudītie plānošanas rīki Geberit BIM spraudnis un Geberit ProPlanne r ir pieejami, lai palīdzētu ar Geberit Silent-Pro SuperTube plānošanu kanalizācijas sistēmā. Šie plānošanas rīki ļauj kanalizācijas sistēmu modelēt un validēt ātri un bez kļūdām. Geberit Silent-Pro SuperTube ievēro skaidrus plānošanas noteikumus visam komplektam. Papildus vispārpiemērojamajiem noteikumiem par kanalizācijas sistēmām ir divi skaidri punkti, kas jāņem vērā:
- Geberit Silent-Pro Carve zaru veidgabali ir jāplāno visur, kur iepriekš tika plānoti slaucīšanas ieejas zaru veidgabali.
- Attiecīgie plānošanas noteikumi Geberit Silent-Pro SuperTube ir jāievēro, pārejot no izplūdes skursteņa uz horizontālu kolektora cauruli vai projektējot nobīdi.
Pretējā gadījumā tiek plānotas zaru izvadcaurules un kolektorcaurules saskaņā ar vietējo standartu vai DIN EN 12056-2:2001-01. Izplūdes cauruļu plānošana nekad nav bijusi tik vienkārša.
Plašāku informāciju par Geberit Silent-Pro SuperTube kanalizācijas sistēmas plānošanu var atrast mūsu plānošanas rokasgrāmatā.
Pārbaudīti un apstiprināti īpašumi uzticamam plānošanas procesam
Uzņēmums TÜV Rheinland LGA Products Germany. Sistēma ir pārbaudīta salīdzinājumā ar parastajām kanalizācijas sistēmām saskaņā ar DIN EN 12056-2.

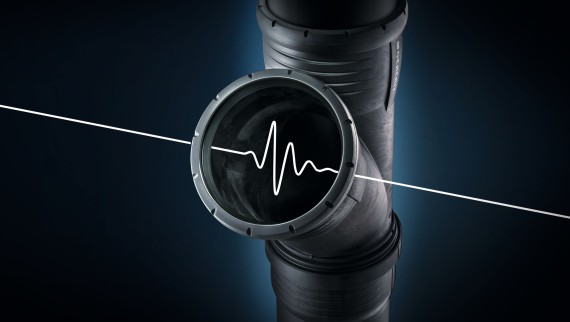

Tādas pašas skaņas izolācijas īpašības kā Geberit Silent-Pro. (Testa ziņojums par “akustisko izturēšanos” saskaņā ar DIN 4109 un DIN EN 14366, ko sagatavojis Fraunhofera Būvfizikas institūts IBP, Vācija)
Klasifikācijas ziņojums par ugunsdrošību saskaņā ar EN 13501-2 Geberit ugunsdrošības uzmavai RS90 Plus EN un Geberit Silent-Pro BottomTurn.
Papildus Geberit BIM Plug-in un Geberit ProPlanner citi ārējie pakalpojumu sniedzēji ir Linear, Dendrit un Trimble.
Plānošanas rīki priekš Geberit Silent-Pro SuperTube
Geberit BIM spraudnis
Lai atbalstītu ēku tehnisko sistēmu plānošanas procesu, Geberit piedāvā konkrētam ražotājam BIM saturu papildus parastajiem CAD datiem. Dati sastāv no parametriskiem 3D modeļiem, kas satur izstrādājumam specifisku meta informāciju. Tādējādi ir daudz vienkāršāk veikt digitālo tehnisko ēku sistēmu plānošanu ar Geberit produktiem plānošanas programmatūrā Autodesk® Revit® – no virtuālās apbūves modeļa uz materiālu sarakstu.
Geberit ProPlanner
Geberit ProPlanner plānošanas programmatūra ir pielāgota santehniķiem un santehnikas darbuzņēmējiem, kas darbojas ar projektu, veicot plānošanu un aprēķinus patstāvīgi.
